Внутренняя канализация обеспечивает сбор и отведение сточных вод от сантехнических приборов к стояку или выпуску здания. От правильности проектирования и монтажа системы зависит её долговечность, отсутствие протечек, неприятных запахов и шума во время эксплуатации.
Современные системы внутренней канализации чаще всего монтируются из пластиковых труб и фитингов. Такие материалы имеют небольшой вес, устойчивы к коррозии и отличаются простым монтажом. Однако даже качественные трубы не гарантируют бесперебойную работу системы, если при установке были допущены ошибки.
Перед началом работ необходимо определить расположение сантехнических приборов, стояков и трасс трубопроводов, а также правильно подобрать диаметры труб и необходимые фасонные элементы.
Что входит в состав внутренней канализации
Внутренняя канализационная система состоит из нескольких основных элементов:
- канализационных стояков;
- горизонтальных отводящих трубопроводов;
- фитингов и фасонных деталей;
- сифонов сантехнических приборов;
- ревизий для обслуживания системы;
- вентиляционных элементов.
Каждый из этих элементов выполняет свою функцию, поэтому при монтаже важно использовать совместимые комплектующие и соблюдать рекомендации производителей.
Какие трубы используют для внутренней канализации
Для монтажа внутренней канализации преимущественно используются полипропиленовые и ПВХ трубы серого цвета. Они предназначены именно для эксплуатации внутри помещений и выдерживают температуру бытовых стоков.
Для объектов с повышенными требованиями к акустическому комфорту могут использоваться специальные системы бесшумной канализации.
Для соединения отдельных участков системы применяются тройники, отводы, муфты, редукции и другие фасонные элементы. Подробнее об их назначении можно узнать в статье Классификация сантехнических фитингов.
Рекомендуемые диаметры канализационных труб
Правильный выбор диаметра труб является одним из ключевых факторов стабильной работы системы.
| Сантехнічний прилад | Рекомендований діаметр труби |
| Умивальник | 32–50 мм |
| Біде | 32–50 мм |
| Душова кабіна | 50 мм |
| Ванна | 50 мм |
| Кухонна мийка | 50 мм |
| Пральна машина | 40–50 мм |
| Групове підключення кількох приладів | 75 мм |
| Унітаз | 110 мм |
| Стояк | 110 мм |
Обратите внимание. В современных системах внутренней канализации чаще всего используются трубы диаметром 50 мм для большинства сантехнических приборов и 110 мм для унитазов и стояков. Трубы диаметром 32–40 мм могут применяться для отдельных подключений умывальников, биде и другого оборудования с небольшим объёмом сточных вод, а 75 мм — для группового подключения нескольких сантехнических приборов.
Какой уклон должен иметь канализационный трубопровод
Для самотечного отвода сточных вод трубы должны монтироваться с определённым уклоном по направлению движения стоков.
Слишком маленький уклон приводит к застою воды и накоплению загрязнений, а слишком большой может вызывать быстрое прохождение воды без нормальной транспортировки твёрдых частиц.
Для труб диаметром 50 мм обычно рекомендуется уклон 3 см на каждый метр длины трубопровода, а для труб диаметром 110 мм — около 2 см на метр.

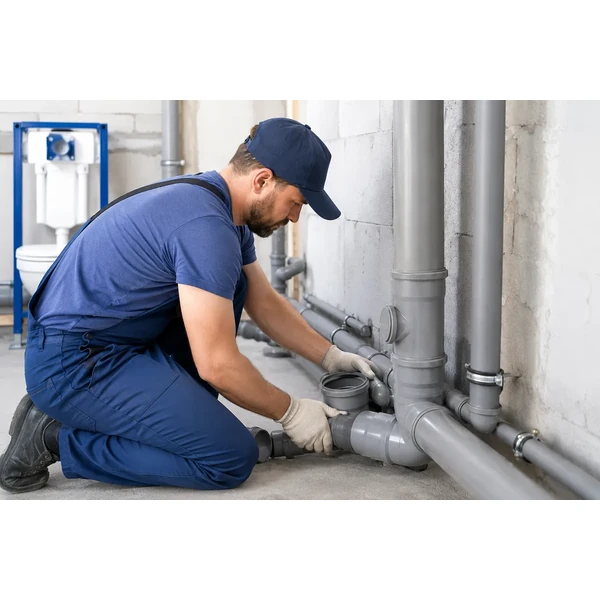

Монтаж внутренней канализации пошагово
Подготовка проекта
Перед началом монтажа необходимо определить расположение всех сантехнических приборов, точку подключения к стояку и маршруты прокладки труб. Чем короче будут участки трубопровода и чем меньше поворотов они будут иметь, тем надёжнее будет работать система.
На этапе проектирования также подбираются необходимые диаметры труб, фитинги и ревизии для дальнейшего обслуживания канализации.
Монтаж стояка
Стояк является основным вертикальным элементом системы. Обычно его выполняют из трубы диаметром 110 мм.
Крепление стояка должно обеспечивать его устойчивость и компенсацию температурного расширения труб. Особое внимание следует уделить местам прохождения перекрытий.
Прокладка горизонтальных труб
Горизонтальные участки монтируются с соблюдением нормативного уклона. Для поворотов рекомендуется использовать два отвода по 45° вместо одного на 90°, что снижает риск образования засоров.
Если при реконструкции необходимо выполнить переход со старого чугунного стояка на пластиковую систему, рекомендуем ознакомиться со статьёй Как соединить чугунную трубу с пластиковой канализацией.
Подключение сантехнических приборов
Все сантехнические приборы должны подключаться через сифоны, которые создают водяной затвор и предотвращают проникновение неприятных запахов из канализации в помещение.
Важно обеспечить герметичность всех раструбных соединений и не допускать механических нагрузок на трубы после завершения монтажа.
Проверка герметичности системы
После завершения монтажных работ систему необходимо проверить под нагрузкой. Для этого через несколько сантехнических приборов одновременно пропускают воду и контролируют отсутствие протечек в местах соединений.
Типичные ошибки при монтаже внутренней канализации
- неправильный уклон трубопроводов;
- использование труб неподходящего диаметра;
- монтаж без ревизий на длинных участках;
- большое количество поворотов под углом 90°;
- отсутствие вентиляции стояка;
- некачественное уплотнение соединений;
- использование наружных канализационных труб внутри помещений.
Одним из распространённых признаков ошибок монтажа является появление неприятного запаха. О возможных причинах этой проблемы читайте в статье Причины запаха из канализации и способы устранения.
Особенности монтажа канализации в квартире
В квартирах монтаж внутренней канализации чаще всего выполняется во время ремонта санузла или кухни. При этом центральный стояк обычно остаётся существующим, а замене подлежат только внутренние трубопроводы.
Особое внимание необходимо уделять подключению к стояку и соблюдению уклонов на коротких участках труб.
Особенности монтажа канализации в частном доме
В частных домах система внутренней канализации проектируется одновременно с наружной сетью. Важно предусмотреть расположение стояков, вентиляционных труб и выпуска канализации за пределы здания ещё на этапе строительства.
Правильно спроектированная система позволяет избежать шума, засоров и сложного обслуживания в будущем.
Контрольный список перед запуском канализации
- проверена герметичность всех соединений;
- соблюдены рекомендуемые уклоны труб;
- установлены сифоны на всех сантехнических приборах;
- предусмотрена вентиляция стояка;
- смонтированы ревизии для обслуживания системы;
- трубы надёжно закреплены;
- выполнен пробный запуск воды.
FAQ
Какой уклон должен быть у канализационной трубы?
Для трубы диаметром 50 мм обычно рекомендуется уклон около 3 см на метр, а для трубы диаметром 110 мм — около 2 см на метр.
Можно ли использовать повороты на 90°?
Можно, однако для снижения риска засоров желательно использовать два отвода по 45°.
Какой диаметр трубы нужен для унитаза?
Для подключения унитаза обычно используется труба диаметром 110 мм.
Зачем нужна вентиляция канализации?
Вентиляция предотвращает срыв гидрозатворов и появление неприятных запахов в помещениях.
Как проверить систему после монтажа?
Необходимо выполнить пробный запуск воды через несколько сантехнических приборов и проверить все соединения на герметичность.
Заключение
Правильный монтаж внутренней канализации обеспечивает надёжную и безопасную работу системы на протяжении многих лет. Выбор качественных материалов, соблюдение рекомендованных уклонов, правильный подбор диаметров труб и грамотное выполнение монтажных работ позволяют избежать большинства распространённых проблем при эксплуатации канализационной сети.
